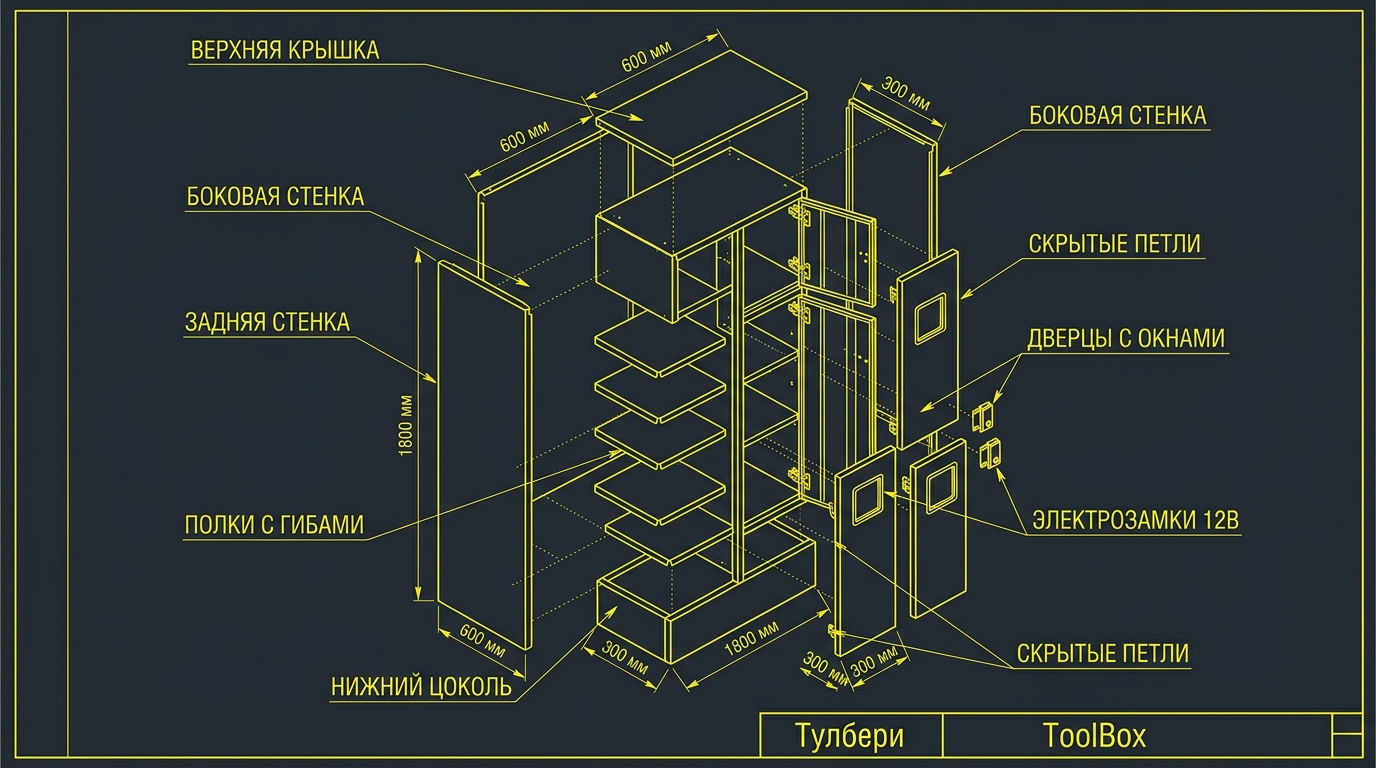

Схема взаимного расположения узлов в 3D (Взрыв-схема)
Все надписи на русском
Постамат состоит из 9 готовых объёмных деталей, которые собираются на стальных резьбовых заклепках М5 без использования сварки.
| № | Деталь | Материал | Размер |
|---|---|---|---|
| 1 | Верхняя крышка-фриз с подсветкой | Сталь 1.5 мм | 850 × 520 × 120 мм |
| 2 | Боковые стенки (левая и правая) | Сталь 1.5 мм | 1850 × 520 × 25 мм |
| 3 | Задняя стенка (с анкерами) | Сталь 1.2 мм | 1850 × 850 мм |
| 4 | Полки ячеек с П-образным гибом | Сталь 1.2 мм | 400 × 500 мм (7 шт) |
| 5 | Нижний силовой цоколь-поддон | Сталь 1.5 мм | 850 × 520 × 100 мм |
| 6 | Дверцы с окнами и Z-притвором | Сталь 1.5 мм + ПК | L, M, S (7 шт) |
| 7 | Электрозамки Kerong 12В | Соленоид + датчик | 8 комплектов |

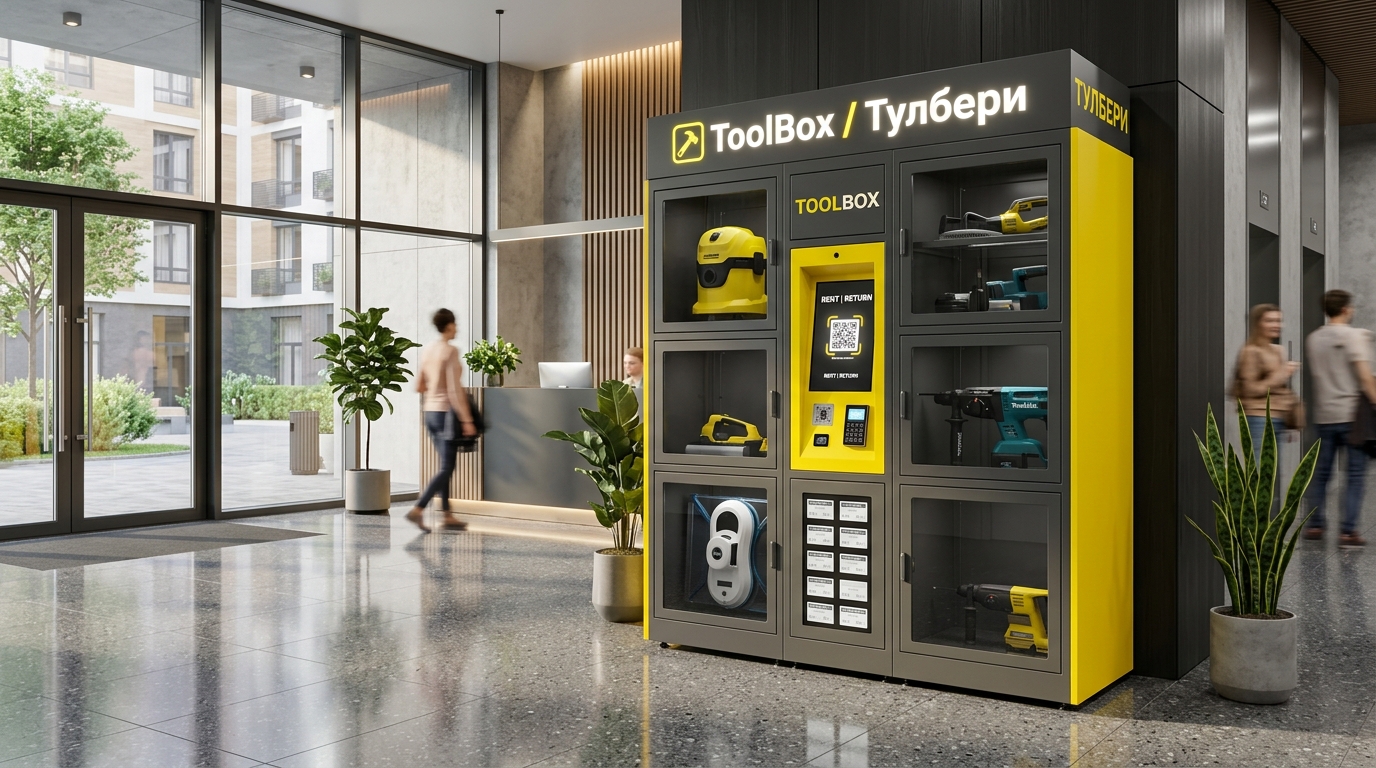

Готовый постамат в сборе в холле жилого комплекса
Цвета: Серый RAL 7016 + Жёлтый RAL 1021
Габариты готового шкафа: Высота 1850 мм, Ширина 850 мм, Глубина 520 мм.
Площадь на полу: ровно 0.44 м² (укладывается в норматив аренды управляющей компании до 0.5 м²).
Дверцы прозрачные: чистая техника Karcher и Makita внутри светится мягким диодным светом и сама себя рекламирует жителям подъезда.
Площадь на полу: ровно 0.44 м² (укладывается в норматив аренды управляющей компании до 0.5 м²).
Дверцы прозрачные: чистая техника Karcher и Makita внутри светится мягким диодным светом и сама себя рекламирует жителям подъезда.

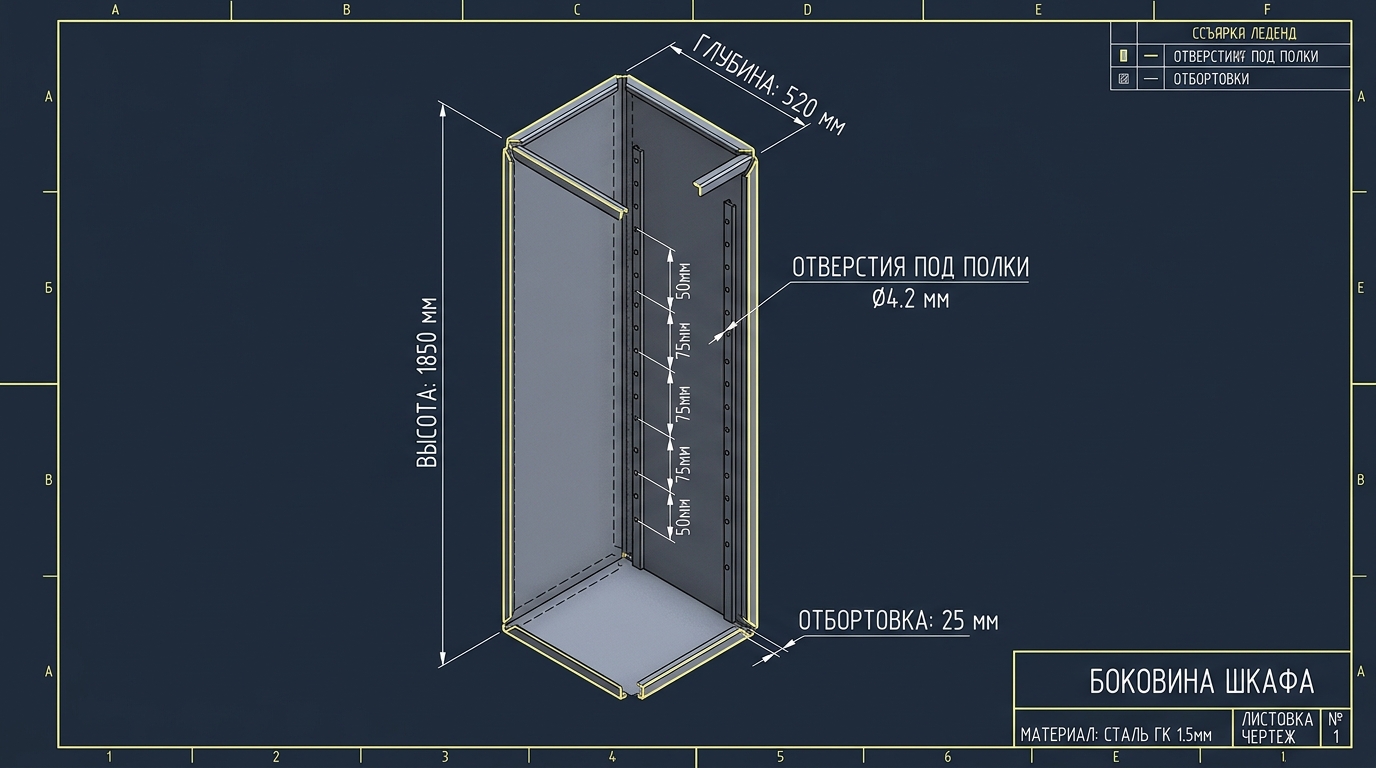

Объёмная деталь: Боковина шкафа (согнутая на 90°)
Сталь 1.5 мм • 2 шт (левая и правая)
| Параметр детали | Значение | Пояснение |
|---|---|---|
| Высота детали | 1850 мм | Общая высота шкафа |
| Глубина детали | 520 мм | Полезная глубина ячеек |
| Ширина отбортовок (4 стороны) | 25 мм | Загнуты внутрь на 90° для жесткости |
| Отверстия под полки | Ø 4.2 мм | Сверлятся с шагом для крепления бонок М5 |
Как понять объём боковины:
Это стальной лист высотой 1850 мм и глубиной 520 мм. Со всех четырёх сторон края загнуты под 90° внутрь на 25 мм. Получается прочное корыто-короб, которое невозможно скрутить или погнуть. На вертикальных рёбрах просверлены отверстия Ø4.2 мм под винты полок.
Это стальной лист высотой 1850 мм и глубиной 520 мм. Со всех четырёх сторон края загнуты под 90° внутрь на 25 мм. Получается прочное корыто-короб, которое невозможно скрутить или погнуть. На вертикальных рёбрах просверлены отверстия Ø4.2 мм под винты полок.
Объёмная деталь: Задняя силовая стенка
Сталь 1.2 мм • 1 шт
| Габариты | 1850 × 850 мм |
|---|---|
| 4 отверстия под анкеры | Ø 12 мм (под анкер-болт М10×120 мм в стену) |
| Ввод электропитания | Ø 22 мм под кабельный сальник PG13.5 |

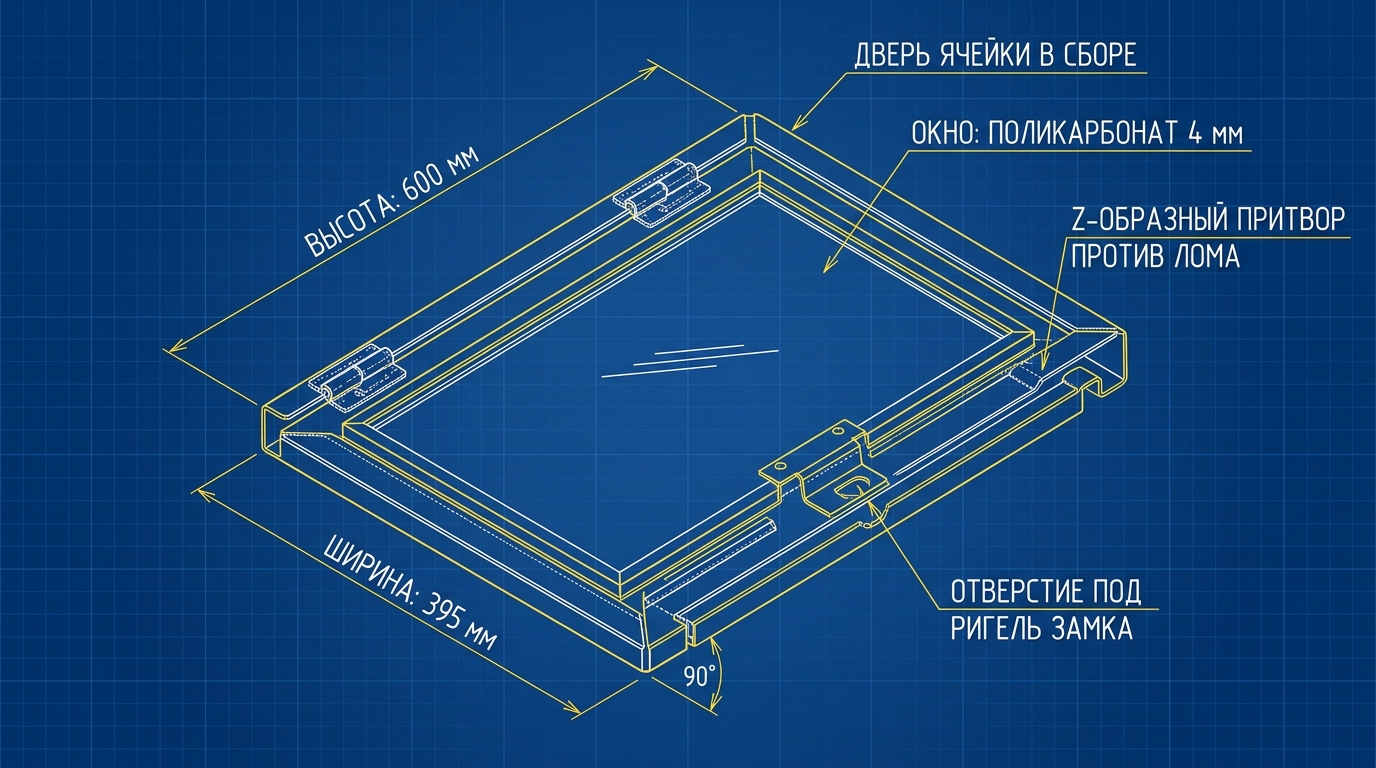

Объёмная дверь ячейки в сборе с окном (3D)
Сталь 1.5 мм + Монолитный поликарбонат 4 мм
| Элемент | Размер | Назначение |
|---|---|---|
| Высота двери (ячейка L) | 600 мм | Для моющего пылесоса Karcher |
| Ширина двери | 395 мм | Точно в проём с зазором 2 мм |
| Окно из поликарбоната | Толщина 4.0 мм | Не бьётся молотком, прозрачное |
| Z-образный притвор | Двойной гиб 90° | Защищает замок от отжима ломом |
| Отверстие под ригель | Паз 15 × 8 мм | Захват соленоидного замка |
Как работает Z-притвор: почему лом не откроет замок
Схема защиты от взлома
Секрет антиотжима:
Край двери согнут ступенькой (буквой Z). Даже если злоумышленник попытается вогнать в щель 1.8 мм плоскую фомку или мощную отвертку, острие лома упирается в стальную раму шкафа и не может достать до ригеля замка. Отжать дверь без болгарки невозможно.
Край двери согнут ступенькой (буквой Z). Даже если злоумышленник попытается вогнать в щель 1.8 мм плоскую фомку или мощную отвертку, острие лома упирается в стальную раму шкафа и не может достать до ригеля замка. Отжать дверь без болгарки невозможно.
Объёмная деталь: Нижний силовой цоколь-поддон
Сталь 1.5 мм • 1 шт
| Размеры цоколя | 850 (Ш) × 520 (Г) × 100 (В) мм |
|---|---|
| 4 регулируемые ножки | Резьба М10 с резиновым демпфером (выравнивание по уровню) |
| Крепление в пол | 2 стальных анкера М10×100 мм через внутренние отверстия |
Объёмная деталь: Верхняя крышка-фриз (светящаяся)
Сталь 1.5 мм • 1 шт
| Размеры фриза | 850 × 520 × 120 мм |
|---|---|
| Антенна 4G | Отверстие Ø16 мм на крыше под внешнюю антенну |
| Подсветка логотипа | Светодиодный модуль 12В 4000К (нейтральный белый) |
Объёмная деталь: Горизонтальная полка ячейки с двойным П-гибом
Сталь 1.2 мм • 7 шт (выдерживает до 45 кг)
Почему полка не прогнётся под Karcher (10 кг):
- Двойной П-образный загиб кромки: Передний край полки загибается вниз на 20 мм, а затем еще раз внутрь на 10 мм. Получается замкнутый профиль с колоссальной жесткостью на изгиб.
- Боковые уши крепления: Полка прикручивается с двух сторон винтами М5 прямо в резьбовые заклепки боковых стоек.
- Отверстие под зарядку: В заднем углу полки вырезано отверстие Ø20 мм с резиновой втулкой — через него скрытно заводится провод питания розетки 220В.
Объёмный узел: Соленоидный замок Kerong 12В + Плунжер
Усилие удержания 150-200 кг
| Замок Kerong KR-S66 | 12В DC, импульс 300 мс (нормально-закрытый) |
|---|---|
| Датчик положения | Встроенный микрик — бот знает, захлопнута ли дверь |
| Пружинный толкатель | Отщелкивает дверцу вперед, чтобы клиент сразу видел открытую ячейку |
Скрытые петли: почему их нельзя спилить снаружи
Антивандальность
Расположение петли:
Петля крепится целиком внутри полости ячейки к внутренней полке боковой стойки на винты М5.
Снаружи шкафа виден только ровный стык металла с зазором 1.8 мм. Нет ни торчащих петель, ни штифтов, которые можно было бы срезать болгаркой или выбить молотком! Угол открытия створки: 110°.
Петля крепится целиком внутри полости ячейки к внутренней полке боковой стойки на винты М5.
Снаружи шкафа виден только ровный стык металла с зазором 1.8 мм. Нет ни торчащих петель, ни штифтов, которые можно было бы срезать болгаркой или выбить молотком! Угол открытия створки: 110°.
Аварийный доступ на случай отключения электричества:
К каждому замку присоединен тонкий стальной тросик в защитной оплетке (боуден-трос). Все 8 тросиков скрытно выведены в нижний центральный сервисный отсек, который запирается надежным механическим ключом. Если в доме полностью сгорит подстанция, владелец открывает мастер-ключом сервисный отсек и за 1 секунду механически открывает любую ячейку!
К каждому замку присоединен тонкий стальной тросик в защитной оплетке (боуден-трос). Все 8 тросиков скрытно выведены в нижний центральный сервисный отсек, который запирается надежным механическим ключом. Если в доме полностью сгорит подстанция, владелец открывает мастер-ключом сервисный отсек и за 1 секунду механически открывает любую ячейку!
Принципиальная электрическая и слаботочная схема (Все надписи на русском)
220В + 12В + Резервный АКБ + 4G роутер + 8 замков
Инструкция для сборки своими руками: без лазера и листогиба
Пошаговое руководство
Необходимый набор инструмента:
- Болгарка (УШМ 125 мм): Берите отрезные диски 1.0 мм по металлу (Bosch, Klingspor, Луга Экстра). Тонкий диск 1 мм режет сталь 1.5 мм чисто, ровно, не перегревая металл.
- Лепестковый круг P100: Для моментального снятия фасок и заусенцев после реза.
- Ручной заклепочник-гайкоклеп (М4–М6): Заменяет сварочный аппарат! Запрессовывает прочную стальную резьбу прямо в лист 1.2–1.5 мм.
- Стальной уголок 50×50 мм: Длиной 2 метра. Используется как направляющая шина для реза и как упор для гибки.
- Две струбцины и резиновая киянка: Для фиксации и простукивания ровного гиба.
Секретный приём гибки без станка («Штрих-надпил»):
Как ровно согнуть лист стали 1.5 мм на 90°:
1. Отчертите линию гиба маркером с внутренней стороны детали.
2. Зажмите стальной уголок струбцинами ровно по этой линии.
3. Болгаркой с тонким диском 1.0 мм сделайте неглубокий пропил по всей длине на глубину 0.5–0.7 мм (на 1/3 толщины листа).
4. После этого лист сгибается на 90° двумя руками об край верстака и аккуратно подстукивается резиновой киянкой!
5. Линия гиба получается идеальной, как на заводском станке с ЧПУ, а прочности отбортовки хватает с запасом!
1. Отчертите линию гиба маркером с внутренней стороны детали.
2. Зажмите стальной уголок струбцинами ровно по этой линии.
3. Болгаркой с тонким диском 1.0 мм сделайте неглубокий пропил по всей длине на глубину 0.5–0.7 мм (на 1/3 толщины листа).
4. После этого лист сгибается на 90° двумя руками об край верстака и аккуратно подстукивается резиновой киянкой!
5. Линия гиба получается идеальной, как на заводском станке с ЧПУ, а прочности отбортовки хватает с запасом!
Порядок сборки каркаса постамата за 1 день:
✅ 1. Нарезать детали в размер и снять заусенцы.
✅ 2. Просверлить отверстия Ø4.2 мм, запрессовать бонки М5.
✅ 3. Согнуть отбортовки 90° на боковинах, полках и цоколе.
✅ 4. Покрасить детали из баллончика или порошком (RAL 7016 / 1021).
✅ 5. Скрутить винтами М5 цоколь, боковины и заднюю стенку.
✅ 6. Закрепить полки ячеек на винтах М5 к боковинам.
✅ 7. Установить соленоидные замки Kerong и толкатели.
✅ 8. Закрепить поликарбонат 4 мм на двери и навесить створки.
✅ 9. Развести провода 220В и 12В к блоку питания и реле.
✅ 10. Вставить SIM-карту в 4G роутер и запустить бот!
